| 什么是高碳不銹鋼丸？ |
| 發布者：菲思邁不銹鋼丸 點擊：1436 |

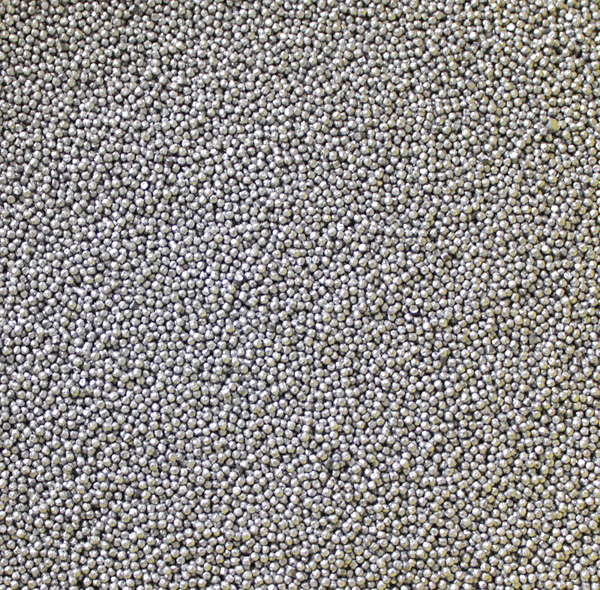

菲思邁不銹鋼丸在這里為大家介紹一下高碳不銹鋼丸，希望對幫助大家有所用到，請大家跟隨小編一起來了解一下以下的內容介紹吧！
金屬表面拋噴丸強化(shot peening)是利用機械離心式或氣動式設備將磨料高速射出，沖擊傳動零部件表面致表面形變并產生壓應力、產生塑性變形，引起表面形變強化的方法，可改善和提高零部件表面性能，增加疲勞強度，其中高碳不銹鋼丸是拋丸強化用的理想金屬磨料。
對高碳不銹鋼丸的生產及應用進行了概括；分別使用成分分析儀、顯微硬度計、拉力實驗機、金相顯微鏡、掃描電鏡、歐文壽命實驗機等設備，對其成分、硬度、堆積密度、抗拉強度、金相組織、磨損形貌及歐文壽命等進行測定；使用歐文壽命實驗機對拋噴丸強度(Almen)試片A試片進行拋打，模擬拋丸強化過程，測定了不同粒度、硬度的高碳鋼絲對粗糙度、覆蓋度及拋丸強度的影響關系；對實驗結果進行了理論分析與討論；并起草制定了中華人民共和國機械行業標準JB/T 8354.1—XXXX拋噴丸清理及強化用金屬磨料第1部分：不銹鋼丸。
結果表明：所研究的高碳不銹鋼丸作為一種新拋丸強化用金屬磨料，其硬度55.1-57.2HRC；堆積密度4.32-4.71g/cm3；成分C：0.741-0.847%,Mn：0.533-0.585%,Si：0.21-0.236%,P：0.008-0.014%,S：0.007-0.019%；鋼絲抗拉強度為B級或C級；金相組織為形變索氏體；100%替代法歐文壽命為3280-4656次，具有壽命高，抗磨損性能好的特點，非常適合于齒輪、彈簧、軸等具有較高硬度的傳動零部件的拋丸強化用磨料。
在相同拋丸條件下，高碳不銹鋼丸粒度增加，試片的表面粗糙度增大，覆蓋度減小，飽和拋丸強度增大；高碳不銹鋼丸硬度增大，試片的表面粗糙度增大，覆蓋度增大，飽和拋丸強度增大。 |
| 上一頁：霧化不銹鋼丸制作原理 下一頁：不銹鋼丸的真假鑒別 |
  |
蘇公網安備32020602000122
